在平时工作过程中，发现的一个小问题，可能放在客户那里就是一个大问题，因为工作中天天接触自己的千层镜、深渊镜、地颤舞台产品，所以有些问题会认为是理所当然的简单，一看就明白，一说客户也应该明白，逐渐的发现，问题不是这么简单，因为这些千层镜、深渊镜、地颤舞台并不是每个人都见过、都接触过的，其中还涉及一部分的电路知识。
所以山东九鼎公司觉得有必要对，关于千层镜、深渊镜、地颤舞台、振动舞台、弹簧舞台、蹦迪舞台的配件，整理后做个系统的介绍，先让人们认识它，了解它，方便在安装时更好、更快速、更安全的安装使用。
关于深渊镜、千层镜只是个人称呼上的区别，实际是一种产品，可以附加在地颤舞台台使用，因为地颤舞台本身也是以带声控灯的为主，所以介绍他们的通用配件，就几种在本文一篇文章中做个简单介绍讲解吧。千层镜、深渊镜、地颤舞台所用的几种配件，会相继做个连续的品类文章发表，每次简单介绍其中一个配件，以免混淆类别。
因为在舞台所用的灯具中，无论是led灯珠还是led灯带，较常使用的都是直流电源低压灯，所以第一步都是把咱们平时使用220V交流电源,通过这个变压器，转化为12V或者24V的低压电，然后才能供电给舞台灯具中的千层镜、深渊镜、地颤舞台发光舞台灯使用。

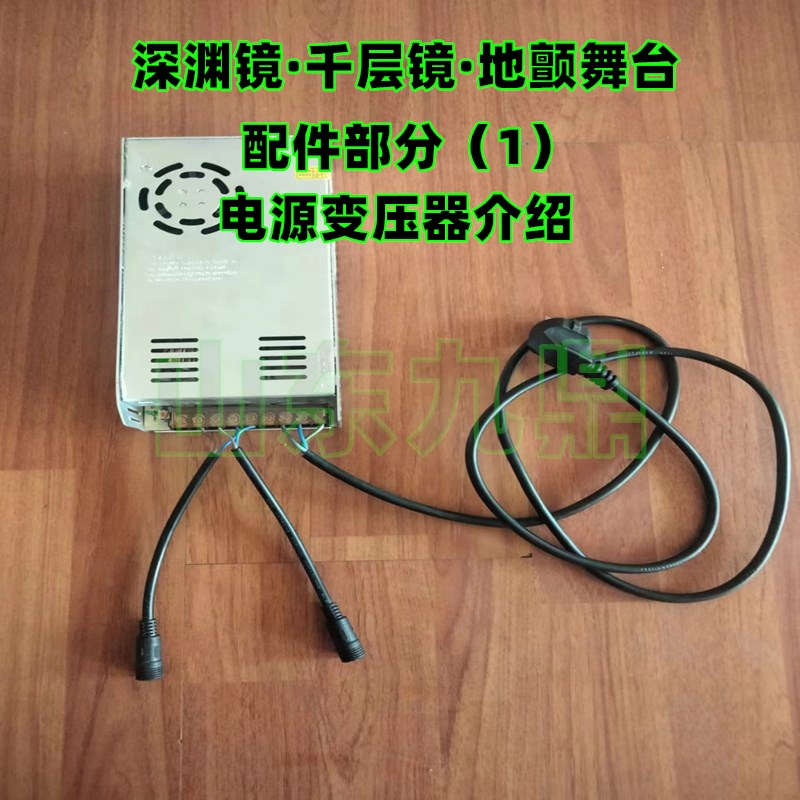

1·下图所示为千层镜、深渊镜、地颤舞台所用电压变压器的主机部分。
因为电能的转化过程中灰产生热量，包括千层镜、深渊镜、地颤舞台变压器本身的运行也会产生热量，所以主体部分会有一个小型风扇，增加机体内部气流流动，就是给机体散热的作用。因为风扇运行时会产生一点声音，所以咱们听到电源变压器发出嗡嗡的声音，大可放心，只要不是机体过热、或者有异物阻滞的异响就可以了。
2·如下图所示，为千层镜、深渊镜、地颤舞台电源变压器的输入、输出线路展示：
图片中已经对电源的输入、输出进行了问题说明标注。请注意甄别机体，防止错接、漏接电源线。本文所用图片中的电源变压器为220V地火零输入，低压正负极2路输出。不同公司的配件可能略有区别，请自行甄别。本文进展示的山东九鼎公司目前采用的相关配件，后续产品升级创新，不排除更换配件的可能。阅读者自行甄别。

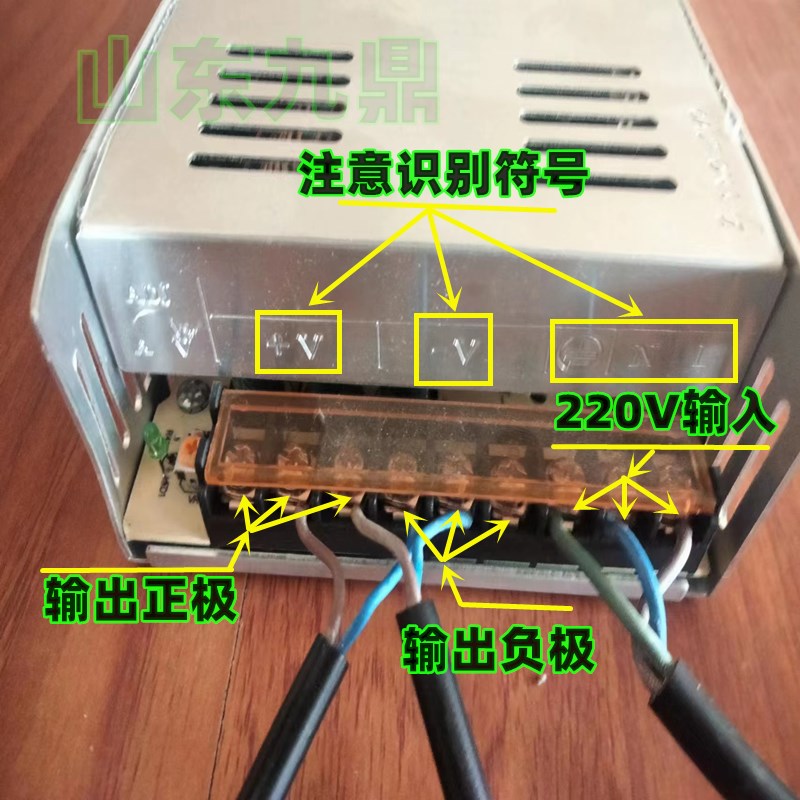

3·下图为千层镜、深渊镜、地颤舞台电源变压器接线端口说明：
接线接线前首先仔细观察电源变压器接线端口位置的符号。接线操作请专业电工，以防发生危险。电压变压器所示字母或者符号（LN/G/地线符号），请注意甄别及所对应接线螺丝位置，不可错接、虚接等。注意观察电路输出的（V+/V-）符号，为灯具输入正负极的接线螺丝对应位置。正负极应分别使用不同颜色的电源线，后续接灯具过程中注方便区别。电源线的直径应根据千层镜、深渊镜、地颤舞台的具体尺寸大小，测算总功率后使用对应的电源线线径，防止后期因电源线过细负载过大导致危险或者损坏灯具。
电源220V电源输入应按规定做好地线、火线、零线。
简单介绍一下电源变压器低压输出端子的介绍，这是一个小细节，本文特地在此说明一下。
这个部分主要是用在千层镜、深渊镜、深渊地砖灯类的灯具配件中出现，出厂既带有这种快速接头，安装时请注意区别正接头与负接头（或者称作公母接头），山东九鼎公司千层镜、深渊镜、深渊地砖灯所附带的电源变压器出厂已经接好此类插头，上图所示为凹槽端，灯具分别带有凸头端与凹头端。连接方式为：电源正负极输出（凹头端）→→灯具电源正负极输入（凸头端）→→灯具电源正负极输入（凹头端），以此类推，灯具排列按厂家提供电路图排列。
